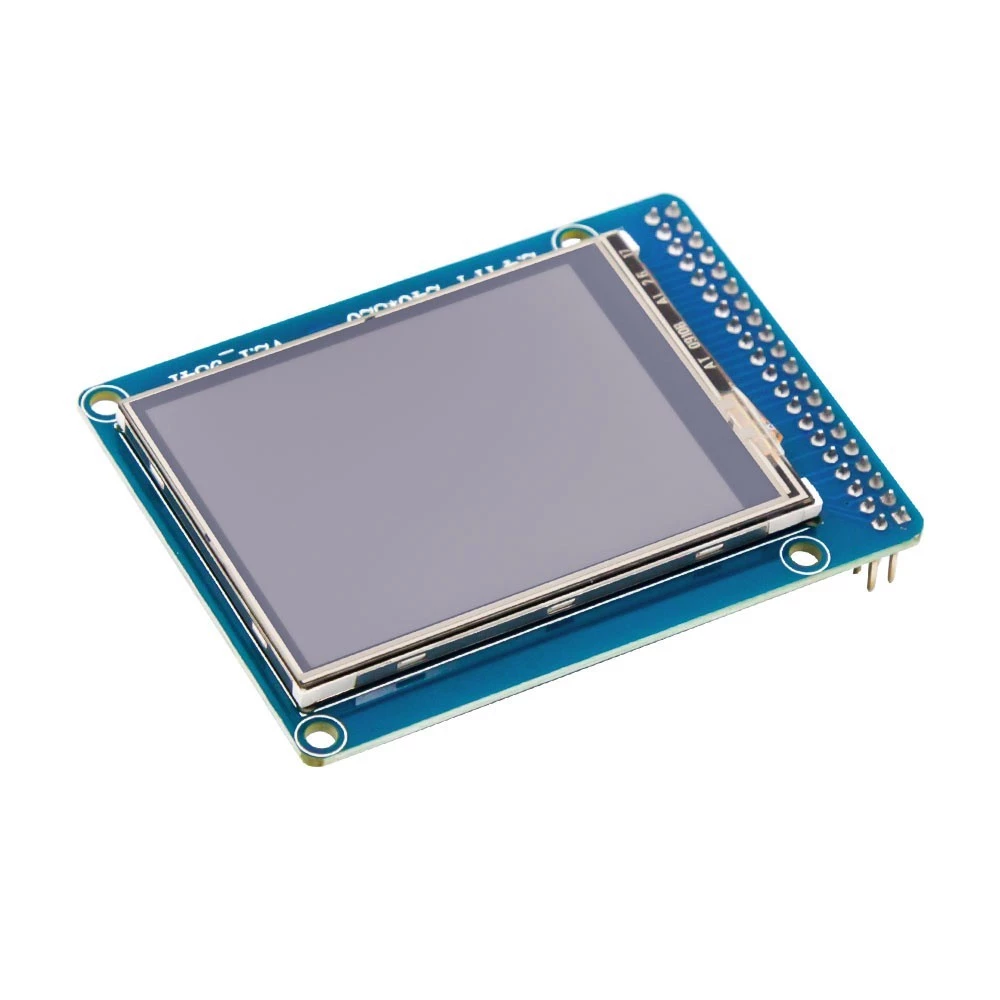

2.4 palcový barevný displej TFT LCD s dotykovou kartou IC SD ILI9341 pro UNO R3
popis produktu
1, rozlišení obrazovky: 240 * 320
2, velikost obrazovky: 2,4 palce
3, dotyková obrazovka s funkcí rukopisu
4, barva obrazovky: 65 k barev
5, jedno napájení 3.3 V
6, 16 bitové paralelní datové rozhraní
7, poskytněte příslušné informace

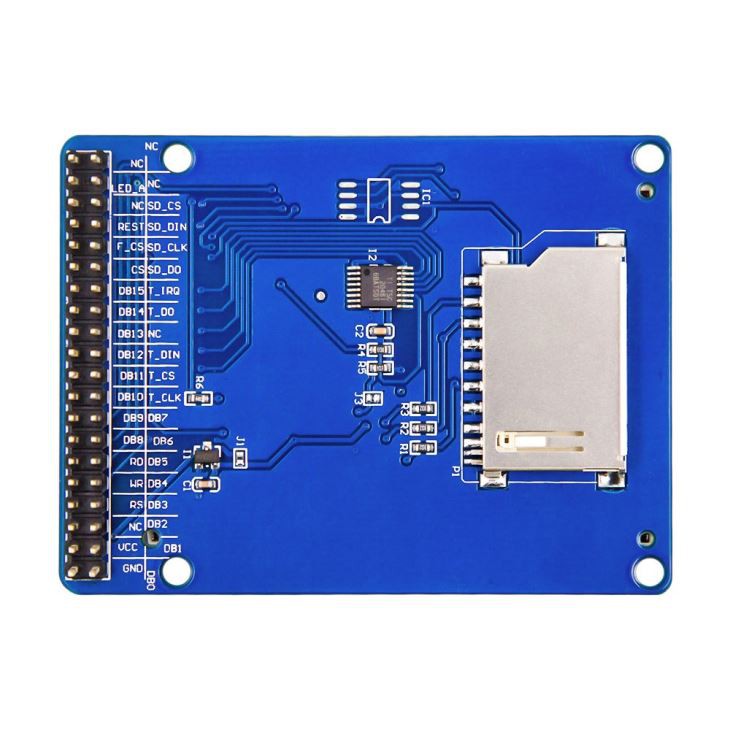

Definice rozhraní:
1.GND --------- Napájecí napětí
2. VCC --------- Napájení je kladné
3. NC --------- prázdné
4. RS --------- Přepínač dat / příkazu
5.WR --------- zapisovat hodiny dat
6.RDR --------- Čtení datových hodin
7-14. DB8-DB15 --------- vysoká 8bitová datová sběrnice
15. CS --------- Výběr čipů
16. F-CS --------- Výběr čipů FLASH (modul rezervovaný FLASH čipem W25X16, výchozí není připojen, pro vyhrazené použití)
17. REST --------- Reset (resetování: zatáhněte dolů po dobu 8 ms, vysuňte znovu na 8 ms)
18. NC --------- prázdné
19. LED-A -------- podsvícení napájení (modul byl připojen v sérii 3.9 ohm proudu omezující odpor, LED-A pin může být připojen k 3.3V, pokud je připojen k 5V je třeba upravit omezení proudu odpor na 25 ohmů, jinak by spálil špatné podsvícení)
20. NC --------- prázdné
21-28. DB0-DB7 --------- Nízká 8bitová datová sběrnice
29. T-CLK --------- Dotykové ovládání (XPT2046) Hodiny
30. T-CS --------- Touch Controller (XPT2046) Výběr čipu
31. T-DIN --------- dotykový ovladač (XPT2046) vstup dat (tj. MOSI)
32. NC --------- prázdné
33. Výstup dat T-D0 --------- dotykového ovladače (XPT2046) (tj. MISI)
34. T-IRQ --------- Přerušení datového ovladače (XPT2046) (normálně vysoké, nízké po dotyku)
35. SD-D0 -------- MISO rozhraní SD karty
36. SD-CLK -------- SD karta rozhraní hodiny
37. SD-DIN -------- MOSI rozhraní SDI
38. SD-CS -------- Výběr čipu rozhraní karty SD
39. NC --------- prázdné
40. NC --------- prázdné
