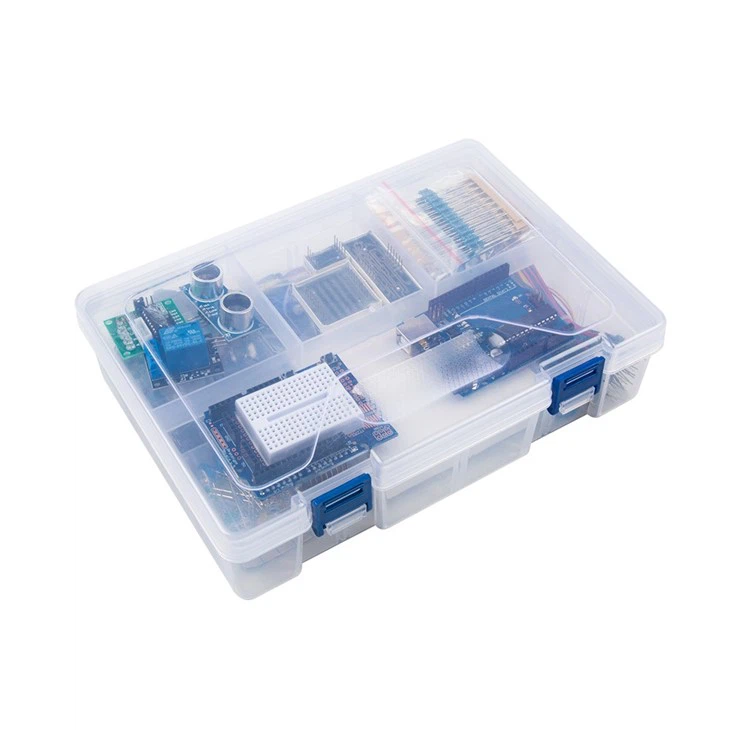

O tomto produktu
Zdarma PDF tutoriály (více než 22 lekcí) s jasným seznamem v produktovém balíčku
Pro začátečníky, kteří mají zájem, nejdostupnější způsob, jak se naučit programování kompatibilní s Arduino
vysoce kvalitní materiál, 100% kompatibilní s Arduino
74HC595 a LED
74HC595 je sériový-paralelní převodník, který má osm výstupů (dokonalé) a tři vstupy, které do něj používáte k přivádění dat po částech.
Tento čip trochu zpomaluje řízení LED (lze změnit pouze asi 500,000krát za sekundu místo 8,000,000 za sekundu), ale stále je to opravdu rychle, mnohem rychleji, než to lidé dokážou detekovat, takže to stojí za to. Posuvný registr 74HC595
je typ čipu, který obsahuje to, co lze považovat za osm paměťových míst, z nichž každé může být 1 nebo 0. Chcete-li každou z těchto hodnot zapnout nebo vypnout, vkládáme data pomocí kolíků „Data“ a „Hodiny“ na čipu.
4místný 7segmentový displej
7 segmentové displeje se skládají ze 7 LED, nazývaných segmenty, uspořádaných do tvaru "8". Většina 7-segmentových displejů má ve skutečnosti 8 segmentů s tečkou na pravé straně číslice, která slouží jako desetinná čárka.
Při použití segmentového displeje 4-číslice 7- se k ovládání zobrazované číslice používá společná anoda nebo kolík společné katody. I když funguje pouze jedna číslice, princip Persistence of Vision vám umožňuje vidět všechna zobrazená čísla, protože každé z nich Rychlost skenování je tak vysoká, že si intervaly téměř nevšimnete.
Sestavením obvodu mohou uživatelé vytvořit jednoduchý displej zobrazující určitá čísla nebo komplexněji odpočítávací časovač nebo elektrické házení kostkou.
Krokový motor
Krokové motory jsou stejnosměrné motory, které se pohybují v diskrétních krocích. Mají více cívek, které jsou organizovány ve skupinách nazývaných „fáze“. Postupným připojováním každé fáze se motor bude otáčet, jeden krok za druhým. S počítačem řízeným krokováním vás
může dosáhnout velmi přesného polohování a/nebo regulace rychlosti. Z tohoto důvodu jsou krokové motory motorem volby pro mnoho aplikací pro přesné řízení pohybu. nejjednodušší způsob
propojení unipolárního krokového motoru s kompatibilitou s Arduinem je použít breakout
pro čip tranzistorového pole ULN2003A, Přivádění napětí na každou z cívek ve specifické sekvenci.
